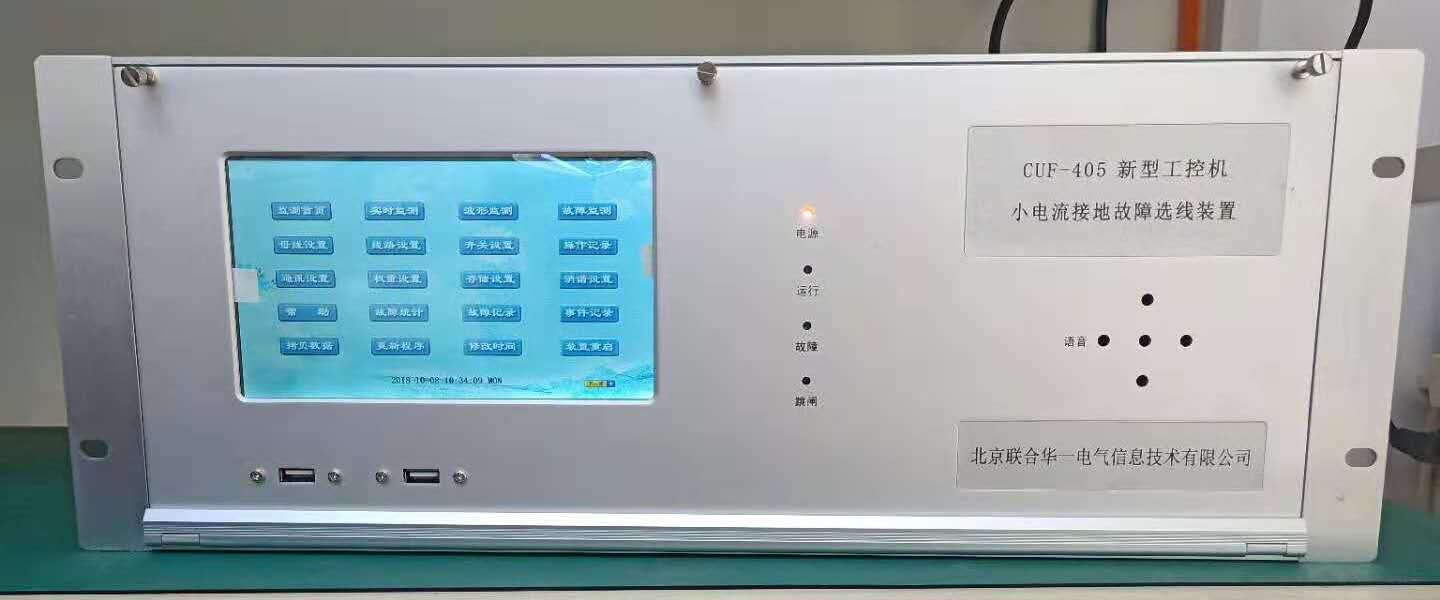

CUF-405选线装置 一． CUF-405选线装置的机电参数 1. 装置电源额定工作电压：交流、直流220V； 2. 工作环境温度：-20oC～70oC； 3. 装置功耗：<15W； 4. 接入装置的母线PT二次零序电压：交流0-200V； 5. 接入装置的线路CT二次零序电流：交流2mA-5A； 6. 装置动作启动电压：交流3－99V可调（默认设置交流30V）； 7. 选线电压测量精度：0.2%； 8. 选线电流测量精度：0.2%； 9. 装置完成一次综合选线时间：100ms； 10. 开关量输出常开触点容量：交流250V,5A;直流30V，5A； 11. 同RTU和综自站通信方式：硬节点和串接 RS232、485，通信规约采用标准CDT规约。   二． CUF-405系列选线装置实时采集系统故障信号，应用多种选线方法进行综合选线，具体包括：智能型比幅比相法、谐波比幅比相法、小波法、首半波法、有量法、能量功分法等。装置为各种方法确定有效域，根据故障信号特征自动对每一种选线方法得出的故障选线结果进行可信度量化评估，并将多种选线方法融合到一起，最大限度地保证各种选线方法之间实现优势互补。为了避免故障信号受到干扰而导致误选，装置采用了连续选线方法，每隔一定时间(1～5秒)重新采集数据进行分析，只要故障没有消失，装置的选线计算就不停止； 2.2装置能准确识别直接接地、经电阻接地、弧光接地、间歇性弧光接地等复杂的故障类型； 2.3装置根据各段母线的零序电压变化自动判断系统运行方式，即各段母线并列运行或是分段运行； 2.4装置同时具有选线及消谐功能（选配）； 2.5装置运行稳定、消耗能量小、使用寿命长、不易老化； 2.6质量轻、体积小、方便运输； 2.7易安装、易维护、性能稳定（无需风扇、无任何机械部件）可靠性非常强； 2.8装置单台最大容量可达6段母线42条出线； 2.9前面板操作面全触摸屏方式，界面有中文提示，操作更加简单方便； 2.10可应用于传统的变电站及新型的数字化变电站。   2.11以ARM芯片为核心的嵌入式计算机技术已经十分成熟。嵌入式工控机可运行以LINUX操作系统，有良好的人机接口，便于开发。 2.12.CUF-405型小电流接地系统单相接地故障选线装置选线正确率达到100%，完全满足现场的要求。 2.13．故障录波 装置具有故障录波功能，可以提供故障前后的波形，包括故障发生前的一个周期和故障发生后五个周期的波形，可保存现场故障录波数据和选线结果1000次以上。为分析线路的运行状况提供依据。可以通过USB口或网口读取录波数据文件.
